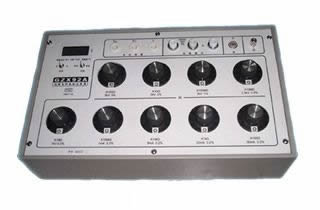

ZX119-8型兆歐表檢定裝置

一、概述

絕緣電阻表（兆歐表）是國家強制檢定計量器具，其檢定規程為JJG622-89。檢定裝置的主要標準器為高壓高阻箱和高壓電壓表。通量科技（南通）有限公司ZX119-8型兆歐表檢定裝置將高壓高阻箱（高阻輸出部分）和高壓數字電壓表（電壓輸入部分）合為一體。

檢定裝置中電阻輸出部分的測量上限為100GΩ，標稱工作電壓為5kV。該裝置設計有獨立的泄漏屏蔽端鈕和接地端鈕，在測量過程中無明顯不穩定及短路、開路現象。滿足JJG622-97絕緣電阻表檢定規程和JJG166-93直流電阻器檢定規程的要求。可用于各種型號的指針式絕緣電阻表的檢定。

檢定裝置中電阻輸出部分選用獲得專利的滾動式高壓開關，使用10萬次后仍可滿足檢定規程的要求。其具有較長的技術壽命和機械壽命。檢定裝置中電壓測量部分的標稱測量電壓為5kV，輸入阻抗≥10GΩ。本裝置能測量兆歐表的開路電壓、中值電壓和峰值電壓。

二、主要技術參數

1. 電阻輸出（高壓高阻箱）部分

1.1 電阻輸出部分的準確度等級及工作電壓（電流）

1.2 調節范圍：100Ω～100GΩ,調節細度為100Ω

1.3 使用環境條件

1.3.1 參考溫度范圍：20～25℃

1.3.2 標稱使用溫度范圍：18～28℃

1.3.3 參考濕度范圍：40～60%

1.3.4 標稱使用濕度范圍：25～75%

1.4 電阻變差極限：在參考條件下，由單一影響量發生變化所引起的變差

★ a為檢定裝置中電阻輸出部分電阻盤準確度等級（各電阻盤a值不同）

1.5 絕緣電阻：檢定裝置中電阻輸出部分的電路與電路無電氣連接的任何其它外部金屬間的絕緣電阻，在標稱電壓下測得的電阻值不小于5TΩ。

1.6 絕緣強度：檢定裝置中電阻輸出部分的電路與測試用參考接地點之間，應能承受頻率為45～65Hz的實際正弦交流電壓11kV并歷時1min的試驗，而不出現擊穿與飛弧現象。

1.7 檢定裝置中電阻輸出部分輸出端的殘余電阻應＜0.1Ω，其變差＜0.01Ω。

1.8 外形尺寸：442mm×270mm×145mm

1.9 重量：＜5kg

2．電壓測量（高壓直流數字電壓表）部分

2.1 測量范圍：0～5500V

2.2 準確度：±（1%讀數±1個字）

2.3 供電電源：DC9V

2.4 輸入電阻：≥10GΩ

2.5 顯示：四位半、液晶顯示

2.6 峰值電壓測量回路滿足JJG622-97絕緣電阻表檢定規程中圖3的要求。
