利用數字源表源（SMU）設備進行電阻式傳感器電性能測試

I-V測試是對待測器件（DUT）施加電壓或電流，然后測試其對激勵做出的響應。根據待測器件（DUT）的不同，信號電平可能相當?shù)?，需要高靈敏度源和測量儀器及測試技術，Z大限度地減少誤差的外部來源，而且需要有快的測試速度和高的測試可靠性做保證。

通常，氣體傳感器 I-V 特性測試需要幾臺儀器完成，如數字表、電壓源、電流源等。然而，由數臺儀器組成的系統需要分別進行編程、同步、連接、測量和分析，過程既復雜又耗時，還占用過多測試臺的空間。而且，使用單一功能的測試儀器和激勵源還存在復雜的相互間觸發操作，有更大的不確定度及更慢的總線傳輸速度等缺點。

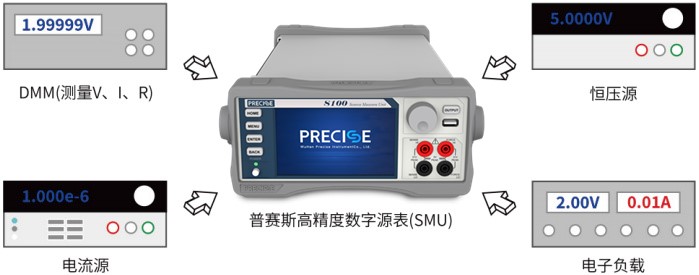

實施I-V特性分析的Z佳工具之一是數字源表（SMU）。數字源表作為獨立的恒壓源或恒流源、伏特計、安培計和歐姆表，還可用作精密電子負載。其高性能架構還允許將其用作脈沖發生器，波形發生器和自動電流-電壓(I-V)特性分析系統，支持四象限工作。電阻式傳感器電性能分析SMU數字源表就找普賽斯儀表，詳詢18140663476

普賽斯數字源表（SMU）解決方案

自2015年開始，普賽斯致力于數字源表的研究，并于2019年S先實現數字源表的國產化，陸續推出了高精度數字源表、插卡式源表等產品，通過不同技術組合，可以實現產品組合方案的多樣化與Z優化，滿足從成本到性能上的不同客戶需求，幫助用戶輕松玩美解決氣體傳感器測試中碰到的各種問題和需求，如：

（1）實時測試多種材料在同一氣體條件下的電阻值的反應靈敏度；

（2）在低電壓下進行下高范圍跨度（Ω、KΩ、MΩ、GΩ）的電阻測量，測試設備輸入電阻要求高

（3）I/V 曲線掃描；

（4）上位機實時顯示各不同氣敏電阻 R/t 曲線，并可記錄存檔；

方案一：S系列高精度數字源表 上位機軟件，搭建多通道測試方案

S100數字源表是普賽斯歷時多年打造的高精度、大動態范圍、S先國產化的源表，集電壓、電流的輸入輸出及測量等功能于一體。電壓范圍從300uV~30V，電流從100pA~1A，輸出精度達到0.1%，Z大功率可達30W，能夠覆蓋0~50GΩ之間電阻值的傳感器測量。

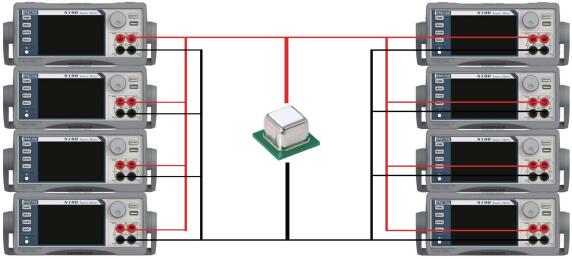

圖1 S系列源表搭建多通道測試方案

方案二：CS1010C   CS100/CS400插卡式源表 上位機軟件，搭建多通道測試方案

該方案主要采用普賽斯插卡式設備（CS1010主機 CS100子卡 或者CS1010主機   CS400子卡）組建多通道測試方案，具有通道密度高、同步觸發功能強、多設備組合效率高等特點。

CS1010C主機：采用自定義框架，背板總線帶寬高達3Gbps，支持16路觸發總線，滿足多卡設備高速率通信的需求，擁有Z高容納10字卡的插槽；

CS100子卡：為單卡單通道子卡，具備四象限工作能力，Z大電壓30V，最小電流100pA，輸出精度達到0.1%，Z大功率為30W；配合CS1010主機最多能搭建10個測試通道，能夠覆蓋0~50GΩ之間電阻值的傳感器測量；

CS400子卡：為單卡四通道字卡，卡內4通道共地，Z大電壓10V，最小電流10nA，輸出精度達到0.1%，單通道Z大功率2W；配合CS1010主機最多能搭建40個測試通道，能夠覆蓋0~25MΩ之間電阻值的傳感器測量；

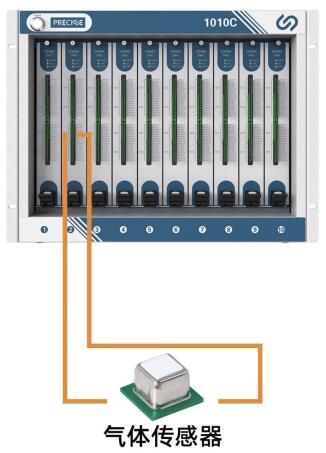

圖2 CS1010主機 CS100/CS400子卡搭建多通道測試方案

方案三：CS1010   A400采集卡   S100/CS100上位機軟件，搭建多通道測試方案

該方案主要由1臺CS1010主機、 N張A400采集卡、1臺S100或者1張CS100子卡組成。A400采集精密電阻(R1)兩端的電壓值，所有測試通道采用并聯方式統一由S100/CS100進行供電。

A400數據采集卡：普賽斯自主設計開發的插卡式，支持可變速率采樣和大容量數據存儲的高精度數據采集卡；使用高性能ADC芯片，分辨率可達16bits，Z高支持2MS/s采樣率，輸入阻抗高達1GΩ。單采集卡支持4通道，且通道間隔離；配合CS1010主機最多能搭建40個測試通道，測試電阻范圍依賴于精密電阻的阻值大小。

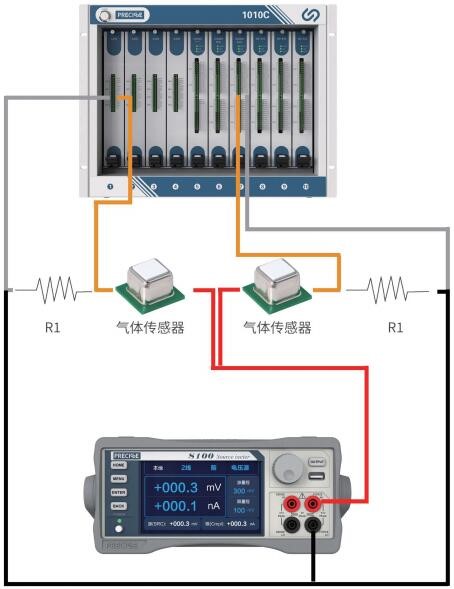

圖3 CS1010C主機 A400采集卡  S100搭建多通道測試方案

常見問題 FAQ

（1）檢測時是否必須要用4線制接線法？

一般情況下沒有必要。氣敏電阻的研發，就是在甄別出對氣體最敏感的材料，并研究其特性。氣敏電阻的阻值遠大于導線電阻，所以無需四線接線法。

（2）萬用表能用于測試氣敏電阻嗎？

萬用表一般只適用于確定電阻的靜態測試，對大范圍大動態研發來說，數字源表是Z佳選擇。普賽斯自主研發的高精度源表具備大動態范圍、高輸入阻抗等優點，可覆蓋Ω~GΩ不同阻值范圍的氣體傳感器測試需求。

（3）源表與電阻計相比，優勢在哪里？

常見電阻計，其優勢在是高精度高靈敏度，但其測試原理與源表一致，提供恒流源測電壓換算出電阻值。而電阻計的恒流源，是固定若干個檔位，不如普賽斯源表的恒流源的電流線性可調，靈活方便。

（4）多通道R/t測試上位軟件有哪些特點？

支持≤40 通道同步實時繪制 R/t 特性曲線；支持恒流源或恒壓源自定義線性輸出模式切換；電阻值量程動態自動變更；具有定時掃描及連續測試功能；測試頻率依NPLC數值可調；還具有可調式多點數據平滑 R/t 曲線切換；支持測試數據導出；支持以太網、RS-232、GPIB 快速連接通訊等特點。

結論

在傳感器研究的早期階段，利用I-V特性分析技術，可以簡化用于氣體檢測系統和分析儀器的傳感器合格驗證。無論對于新材料、新技術研發還是傳感器的生產測試，將I-V特性分析技術用于各種傳感器和選擇Z佳測試儀器方面，普賽斯都是用戶值得信賴合作伙伴，歡迎隨時聯系探討，電阻式傳感器電性能分析SMU數字源表詳詢18140663476
