IV特性是表征半導體二極管PN結制備性能的主要參數之一，普賽斯“五合一”高精度數字源表（SMU）可為高?？蒲泄ぷ髡?、器件測試工程師及功率模塊設計工程師提供測量所需的工具。不論使用者對源表、電橋、曲線跟蹤儀、半導體參數分析儀或示波器是否熟悉，都能簡單而迅速地得到精確的結果，二極管電性能分析VI數字源表就找生產廠家武漢普賽斯儀表

  分立器件特性參數測試是對待測器件（DUT）施加電壓或電流，然后測試其對激勵做出的響應，通常分立器件特性參數測試需要幾臺儀器完成，如數字萬用表、電壓源、電流源等。然而由數臺儀器組成的系統需要分別進行編程、同步、連接、測量和分析，過程既復雜又耗時，又占用過多測試臺的空間；而且使用單一功能的測試儀器和激勵源還存在復雜的相互間觸發操作，有更大的不確定性及更慢的總線傳輸速度等缺點。實施半導體分立器件特性參數分析的最佳工具之一是數字源表（SMU）。數字源表可作為獨立的恒壓源或恒流源、伏特計、安培計和歐姆表，還可用作精密電子負載，其高性能架構還允許將其用作脈沖發生器、 波形發生器和自動電流-電壓(I-V)特性分析系統，支持四象限工作。

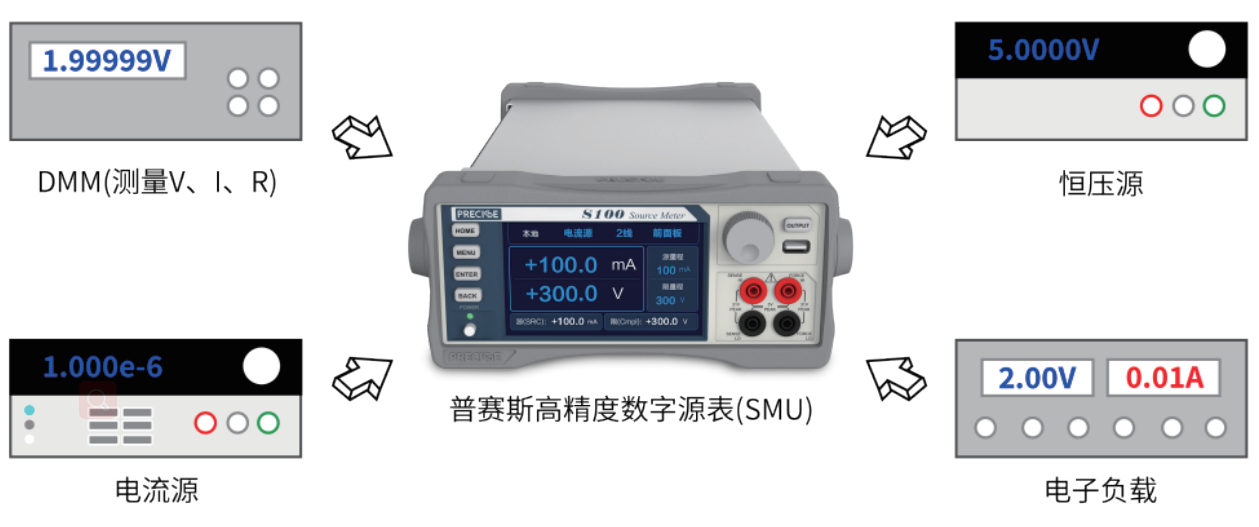

普賽斯“五合一”高精度數字源表

  普賽斯“五合一”高精度數字源表（SMU）可為高?？蒲泄ぷ髡?、器件測試工程師及功率模塊設計工程師提供測量所需的工具。不論使用者對源表、電橋、曲線跟蹤儀、半導體參數分析儀或示波器是否熟悉，都能簡單而迅速地得到精確的結果。本應用解決方案介紹了半導體分立器件中最常見的測試和相關挑戰，以及普賽斯數字源表（SMU）怎樣簡化測量流程，幫助用戶快速、精準獲得測試數據或者電流電壓（I-V）、電容電壓（C-V）特性曲線等。

普賽斯國產源表測試PIN開關二極管電性能

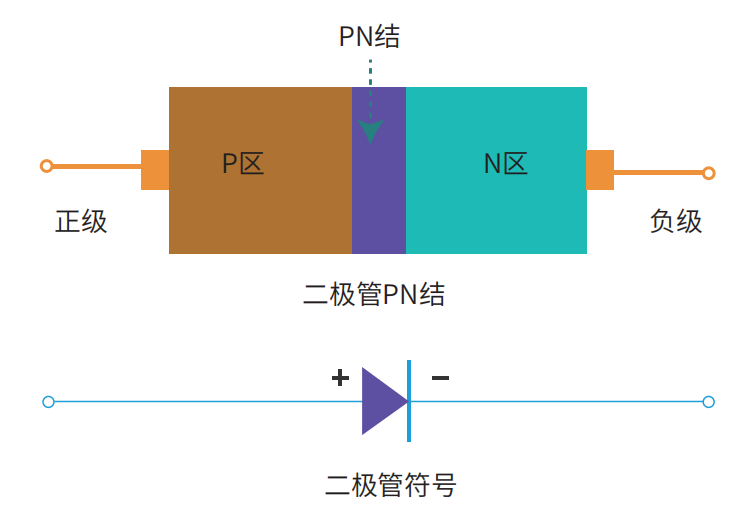

   二極管是一種使用半導體材料制作而成的單向?qū)?電性元器件，產品結構一般為單個PN結結構，只允許電流從單一方向流過。發展至今，已陸續發展出整流二 極管、肖特基二極管、快恢復二極管、PIN二極管、光電 二極管等，具有安全可靠等特性，廣泛應用于整流、穩壓、保護等電路中，是電子工程上用途最廣泛的電子元器件之一。

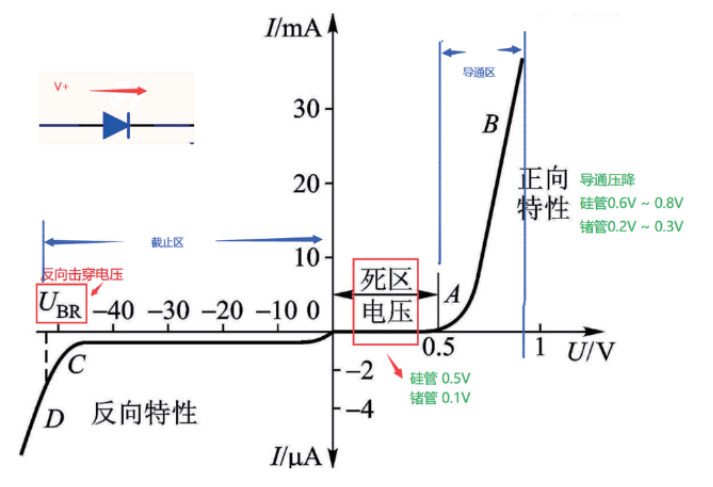

   IV特性是表征半導體二極管PN結制備性能的主要參數之一，二極管IV特性主要指正向特性和反向特性：

   正向特性：

   當在二極管兩端外加正向電壓時，在正向特性的起始部分，正向電壓很小，正向電流幾乎為零，這一段稱為死區。這個不能使二極管導通的正向電 壓稱為死區電壓。當正向電壓大于死區電壓以后，二極 管正向?qū)?，電流隨電壓增大而迅速上升。在正常使用的電流范圍內，導通時二極管的端電壓幾乎維持不變， 這個電壓稱為二極管的正向電壓。

   反向特性：

   當外加反向電壓時，如果電壓不超過一定范圍時，反向電流很小，二極管處于截止?fàn)顟B(tài)，這個電流稱為反向飽和電流或漏電流。當外加反向電壓超 過某一數值時，反向電流會突然增大，這種現象稱為電擊穿。引起電擊穿的臨界電壓稱為二極管反向擊穿電壓。

  表征二極管性能好壞和適用范圍的技術指標主要包含正向壓降（VF）、反向漏電流（IR）和反向擊穿電壓（VR）等參數。
