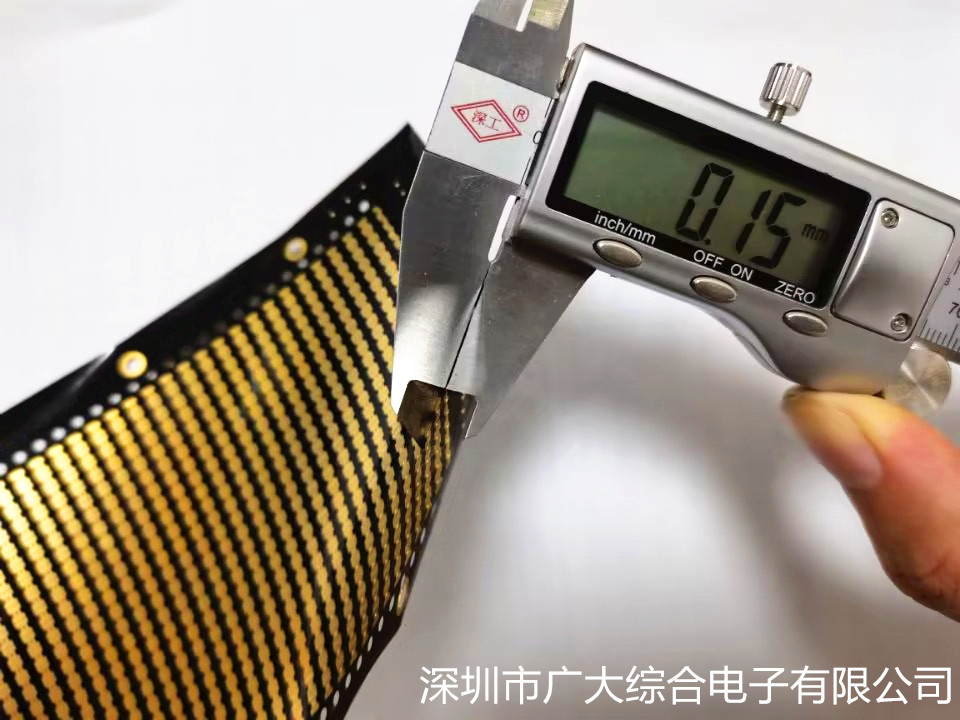

0.15mm超薄電路板-PCB超薄電路板廠家-深圳廣大綜合
1、表面工藝:噴錫、無鉛噴錫、鍍鎳/金、化學鎳/金等、OSP等……
2、PCB層數Layer 1-20層
3、加工面積 單面/雙面板1200mmx450mm
4、板厚 0.2mm-3.2mm 最小線寬 0.10mm 最小線距 0.10mm
5、最小成品孔徑 0.2mm
6、最小焊盤直徑 0.6mm
7、金屬化孔孔徑公差PTH Hole Dia.Tolerance ≤Ф0.8±0.05mm>Ф0.8 ±0.10mm
8、孔位差 ±0.05mm
9、絕緣電阻>1014Ω(常態)
10、孔電阻 ≤300uΩ
11、抗電強度≥1.6Kv/mm
12、抗剝強度 1.5v/mm
13、阻焊劑硬度>5H
14、熱沖擊 288℃10sec
15、燃燒等級 94v-0
16、可焊性 235℃3s在內濕潤翹曲度t<0.01mm/mm離子清潔度<1.56微克/cm2
17、基材銅箔厚度:1/2oz、1oz、2oz
18、鍍層厚度:一般為25UM,也可達到36UM
19、常用基材:FR-4、22F、cem-1、94VO、94HB 鋁基板 fpc
20、客供資料方式:GERBER文件、POWERPCB文件、PROTEL文件、PADS2007文件、AUTOCAD文件、ORCAD文件、PcbDoc文件、樣板等
深圳市廣大綜合電子有限公司 始建于2013年,是一家集(PCB電路板)研發,設計,抄板,發展和生產的高科技企業。專注單雙面PCB板、PCB多層板、高精密PCB、阻抗PCB、超長PCB,超薄PCB板、無鹵素PCB板,軟硬結合板及特殊介質材料的電路板。本公司現擁有員工200多名,廠房面積近5000平方米,月產量達20000平方米。生產流程和工藝流程配套齊全,擁有現代化的無塵車間和辦公大樓。我司成立至今一直秉承顧客至上、品質為先、以人為本、永續經營的核心理念,以誠信為保證;以求實、創新、團隊合作的精神為根本,努力與客戶發展互利、雙贏、友好的伙伴關系、共同發展。
