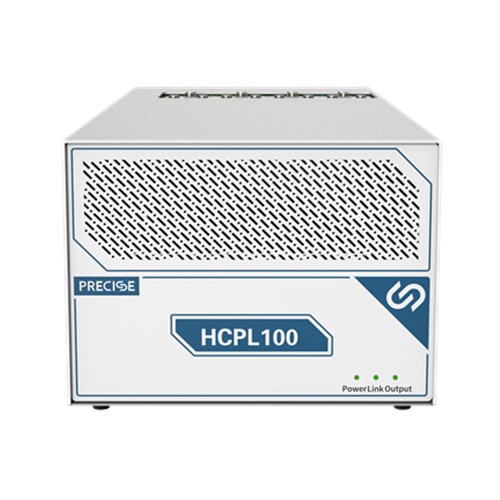

普賽斯HCPL100型脈沖大電流源1000A脈沖恒流源為脈沖恒流源，具有輸出電流大（1000A）、脈沖邊沿陡（15us）、支持兩路脈沖電壓測量（峰值采樣）、支持輸出極性切換等特點。

設備可廣泛應用于肖特基二極管、整流橋堆、IGBT器件、IGBT半橋模塊、IPM模塊等需要高電流的測試場合，使用該設備可以獨立完成“電流-導通電壓”掃描測試。詳詢18140663476

產品特點

50μs-500μs的脈沖寬度連續可調

15μs超快上升沿（典型時間）

兩路同步測量電壓0.3mV-18V

0.1%測試精度

單臺5A-1000A程控輸出，可多臺并聯最高達6000A

支持過流保護、異常開路保護

可快速測試IGBT或SiC的單管及半橋

可適用于大電流傳感器（階躍）響應時間測試

技術指標
電流脈寬  50μs~500μs
脈沖電流上升沿時間    典型時間15us
輸出脈沖電流        5 ~1000A量程，精度0.1%FS±1A
輸出負載電壓要求<12V@1000A
DUT電壓測量    2獨立通道
DUT電壓測量   遠端測量，峰值電壓測量（取樣點可配置）
DUT電壓測量    0~0.3V量程，精度0.1%±0.3mV

DUT電壓測量   0~3V量程，精度0.1%±3mV

DUT電壓測量    0~18V量程，精度0.1%±8mV
電流脈沖輸出間隔時間1秒
電流脈沖峰值功率<12kW
支持多設備并聯輸出超大電流，如3000A
支持輸出極性反轉
觸發信號  支持trigin及trig out
通訊接口 RS232
輸入電壓 90~264VAC、50/60Hz
輸入功率<750W
尺寸：長516x寬250x高160mm


應用領域

肖特基二極管

整流橋堆

IGBT器件

IGBT半橋模塊

IPM模塊

選擇普賽斯儀表的理由

武漢普賽斯是國內蕞早生產源表的廠家，產品系列豐富：產品覆蓋不同的電壓、電流范圍，產已經過了市場的考驗，市場應用率高

普賽斯儀表特色：高電流、高電壓測試，3500V電壓下可測量nA級漏電流，1000A脈沖電流源15us的超快上升沿。
