MOSFET(金屬—氧化物半導體場效應晶體管)是一種利用電場效應來控制其電流大小的常見半導體器 件，可 以 廣 泛 應 用 在 模 擬 電 路 和 數 字 電 路 當 中 。 MOSFET可以由硅制作，也可以由石墨烯，碳納米管等材料制作，是材料及器件研究的熱點。主要參數有輸入/輸出特性曲線、閾值電壓 VGS(th)、漏電流IGSS、IDSS，擊穿電壓VDSS、低頻互導gm、輸出電阻RDS等。mos管電性能分析數字源表高精度IV曲線掃描認準普賽斯儀表咨詢，詳詢18140663476

 受器件結構本身的影響,在實驗室科研工作者或者測試工程師常見會碰到以下測試難題:

（1）由于MOSFET是多端口器件，所以需要多個測量模塊協同測試，而且MOSFET動態電流范圍大，測試時需要量程范圍廣，測量模塊的量程需要可以自動切換；

（2）柵氧的漏電與柵氧質量關系極大，漏電增加到一定程度即可構成擊穿，導致器件失效，因此MOSFET的漏電流越小越好，需要高精度的設備進行測試；

（3）隨著MOSFET特征尺寸越來越小，功率越來越大，自加熱效應成為影響其可靠性的重要因素，而脈沖測試可以減少自加熱效應，利用脈沖模式進行MOSFET的I-V測試可以準確評估、表征其特性；

（4）MOSFET的電容測試非常重要，且與其在高頻應用有密切關系。不同頻率下C-V曲線不同，需要進行多頻率、多電壓下的C-V測試，表征MOSFET的電容特性。

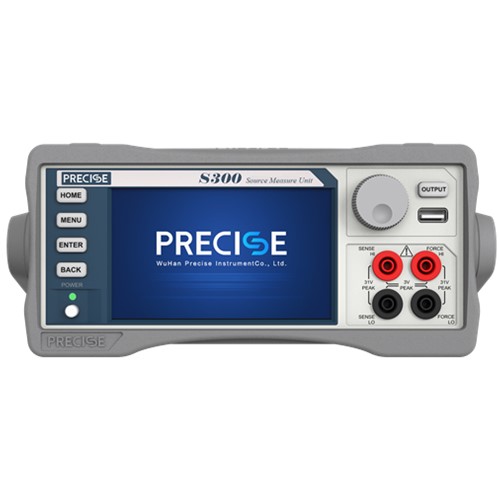

使用普賽斯S系列高精度數字源表、P系列高精度臺式脈沖源表對MOSFET常見參數進行測試。

輸入/輸出特性測試

    MOSFET是用柵電壓控制源漏電流的器件,在某一固定漏源電壓下,可測得一條IDs~VGs關系曲線,對應一組階梯漏源電壓可測得一簇直流輸入特性曲線。MOSFET在某一固定的柵源電壓下所得IDS~VDS關系即為直流輸出特性，對應一組階梯柵源電壓可測得一簇輸出特性曲線。 根據應用場景的不同，MOSFET器件的功率規格也不一致。針對1A以下的MOSFET器件，推薦2臺S系列源表搭建測試方案，Z大電壓300V，Z大電流1A,最小電流100pA，可以滿足小功率MOSFET測試的需求。

    針對Z大電流為1A~10A的MOSFET功率器件，推薦采用2臺P系列脈沖源表搭建測試方案，其Z大電壓300V，Z大電流10A。

    針對Z大電流為10A~100A的MOSFET功率器件，推薦采用P系列脈沖源表+HCP搭建測試方案，Z大電流高達100A。

閾值電壓VGS（th)

   VGS(th)是指柵源電壓能使漏極開始有電流的VGS值;測試儀表推薦S系列源表。

漏電流測試

   GSS(柵源漏電流)是指在特定的柵源電壓情況下流過柵極的漏電流；IDSS(零柵壓漏極電流)是指在當VGS=0時，在指定的VDS下的DS之間漏電流，測試時推薦使用一臺普賽斯S系列或P系列源表；

耐壓測試

   VDSS(漏源擊穿電壓)：是指在VGS=0的條件下，增加漏源電壓過程中使ID開始劇增時的VDS值；根據器件的規格不同，其耐壓指標也不一致，測試所需的儀表也不同，擊穿電壓在300V以下推薦使用S系列臺式源表或P系列脈沖源表，其Z大電壓300V，擊穿電壓在300V以上的器件推薦使用E系列，Z大電壓3500V。

C-V測試

   C-V測量常用于定期監控集成電路的制造工藝，通過測量MOS電容高頻和低頻時的C-V曲線，可以得到柵氧化層厚度tox、氧化層電荷和界面態密度Dit、平帶電壓Vfb、硅襯底中的摻雜濃度等參數。分別測試Ciss(輸入電容)、Coss(輸出電容)以及Crss(反向傳輸電容)。

分立器件特性參數測試是對待測器件（DUT）施加電壓或電流，然后測試其對激勵做出的響應，通常分立器件特性參數測試需要幾臺儀器如數字萬用表、   電壓源、電流源等完成。過程既復雜又耗時。實施分立器件特性參數分析的最佳工具就是數字源表。數字源表可作為獨立的恒壓源或恒流源、伏特計、安培計和歐姆表，還可用作精密電子負載，其高性能架構還允許將其用作脈沖發生器、 波形發生器和自動電流-電壓(I-V)特性分析系統，支持四象限工作，mos管電性能分析數字源表高精度IV曲線掃描就找普賽斯儀表，詳詢一八一四零六六三四七六；
